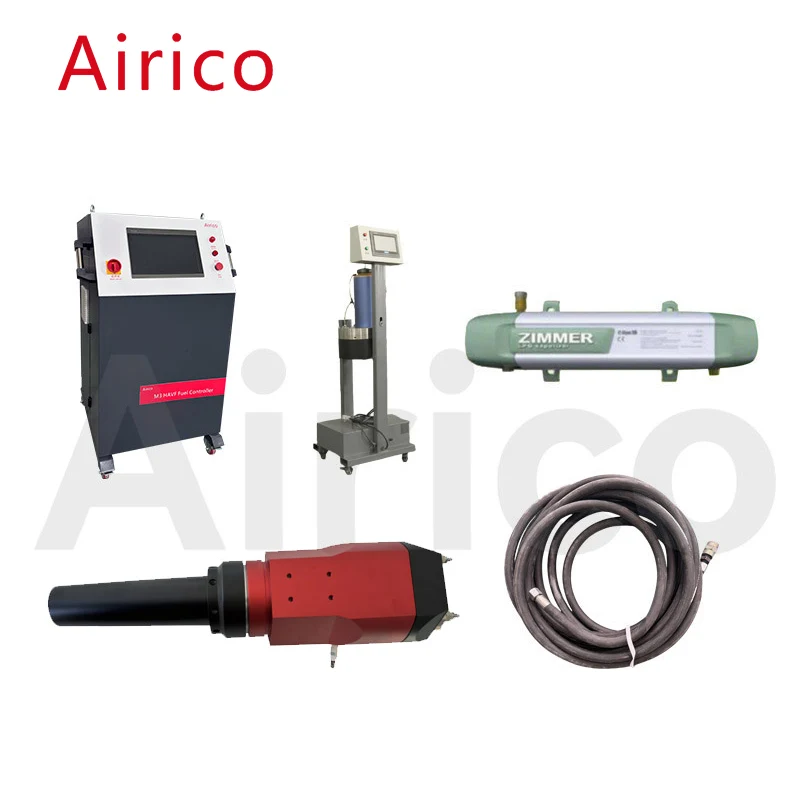

ระบบควบคุมสเปรย์เย็น Airico-M3 มีระดับสูงเมื่อเทียบกับผลิตภัณฑ์จากต่างประเทศที่คล้ายคลึงกัน ด้วยประสิทธิภาพที่เหนือกว่าและใช้งานง่าย สามารถดำเนินการกระบวนการฉีดพ่นแบบดิจิทัลได้เต็มรูปแบบ และสามารถตรวจสอบพารามิเตอร์การฉีดพ่นของระบบแบบเรียลไทม์ ซึ่งสามารถตอบสนองต่อความล้มเหลวของระบบได้ทันที
|
ตัวเลข |
โครงการ |
พารามิเตอร์พื้นฐาน |
|
1 |
ประเภทการควบคุม |
หน้าจอสัมผัส + เครื่องวัดอัตราการไหลของมวล MFC + การควบคุม PLC ของ Siemens |
|
2 |
กำลังไฟพิกัด |
550W |
|
3 |
แรงดันไฟฟ้า |
AC 220V；50Hz |
|
4 |
สภาพแวดล้อมในการทำงาน |
ในร่มอุณหภูมิห้อง |
|
5 |
แรงดัน/อัตราการไหลของน้ำมันก๊าด |
1.2Mpa15~24L/ชม |
|
6 |
ความดันออกซิเจน/อัตราการไหลของ |
1.6Mpa800-1100L/ชม |
|
7 |
ขนาดภายนอกของตู้ควบคุม |
500×1050×1364mm |
|
8 |
น้ำหนักตู้ควบคุม |
80 กก |
เครื่องป้อนผงประเภทนี้ใช้เทคโนโลยีจากต่างประเทศ อัพเกรดระบบควบคุม และสะดวกในการทำความสะอาดผง ก๊าซหลักของปืนสเปรย์ถูกใช้เป็นก๊าซป้อนผง ผงที่พ่นจะถูกส่งไปยังทางออกของเครื่องป้อนผงโดยการหมุนของถาดป้อนผงที่มีรูพรุน ผงจะออกจากถังป้อนผงเข้าด้วยกันโดยใช้แรงดันแก๊สและเข้าไปในปืนสเปรย์ ความเร็วของเซอร์โวมอเตอร์บนหน้าจอสัมผัสจะถูกปรับเพื่อปรับปริมาณการป้อนผง
|
ตัวเลข |
โครงการ |
พารามิเตอร์พื้นฐาน |
|
1 |
วิธีการจัดส่งแบบผง |
เครื่องขูดชนิดนิวแมติกส์ |
|
2 |
ความจุท่อคู่ |
3.0 ลิตร |
|
3 |
การส่งก๊าซผง |
ไนโตรเจนหรืออาร์กอน |
|
4 |
แรงดันแก๊สสำหรับการส่งผง |
0.4-1.2 เมกะปาสคาล |
|
5 |
อัตราการป้อนผง |
0~160กรัม/นาที |
|
6 |
ความแม่นยำในการส่งผง |
±1% |
|
7 |
อัตราการไหลของก๊าซส่งผง |
0-25L/min |
|
8 |
ขนาดภายนอกของเครื่องป้อนผง |
900×450×1650มม |
|
9 |
น้ำหนักของเครื่องป้อนผง |
50กก |
|
ประเภท/รุ่นเครื่องพ่นไอระเหย |
ทางอ้อม丨แห้ง-ไฟฟ้า丨ป้อนออก |
|||||
|
|
แบบอย่าง |
Z25 |
Z40 |
Z50 |
Z100 |
Z150 |
|
การจำแนกประเภทพื้นที่อันตราย |
|
คลาส 1 ดิวิชั่น 1 กลุ่ม ดี T3; เช่น IIA T3 Gb |
||||
|
การอนุมัติ |
|
UL/ULc,CE(ATEX และ IECEx),PED(กันยายน) |
||||
|
ความจุของการกลายเป็นไอ |
Kg/hr |
25 |
40 |
50 |
100 |
150 |
|
|
แกลลอนสหรัฐฯ/ชม |
12.5 |
20 |
25 |
50 |
75 |
|
|
ล้านบีทียู/ชม |
1.1 |
1.8 |
2.2 |
4.5 |
6.8 |
|
การเชื่อมต่อทางเข้าของเหลว |
|
1/2" เอฟเอ็นพีที |
1/2"FNPT |
1/2" เอฟเอ็นพีที |
3/4"FNPT |
3/4" FNPT |
|
Vapor Outlet Connection |
|
1/2" เอฟเอ็นพีที |
1/2" เอฟเอ็นพีที |
1/2"FNPT |
3/4"FNPT |
3/4"FNPT |
|
แรงดันการออกแบบ (MAWP) |
|
250 psig-17.2 barg |
||||
|
จุดตั้งวาล์วระบาย |
|
250 psig-17.2 barg |
||||
|
แรงดันทดสอบอุทกสถิต |
|
375 psig-25.9 barg |
||||
|
Unit Dimensions |
|
26.7"Lx9.5"Hx8.3"W |
67.2"Lx9.5"Hx8.3"W |
|||
|
|
|
677มม.ยาวx241มม.x210มม |
1706มม.ยาวx241มม.x210มม |
|||
|
ขนาดการจัดส่ง |
|
34" ยาว x สูง 11" x กว้าง 14" |
75"Lx 11" H x 14" W |
|||
|
|
|
863มม.ยาวx280มม.x356มม |
1905mmLx280mmHx356mmW |
|||
|
น้ำหนักในการขนส่ง |
|
55 ปอนด์/25 กก |
145 ปอนด์/66 กก |
|||
|
อุปกรณ์เสริมเพิ่มเติม |
|
ชุดติดถัง; ชุดท่อติดถัง; ชุดติดผนัง ตะแกรงและท่อ |
ชุดติดตั้งบนพื้น, ชุดติดผนัง, ชุดกรองและท่อ, ชุดเรกูเลเตอร์/เกจ, ชุดวาล์วเดรน |
|||
ปืนสเปรย์ Airico-M3 ใช้โพรเพนเป็นเชื้อเพลิง อากาศเป็นก๊าซเผาไหม้และทำความเย็น และใช้ไนโตรเจนในการป้อนผง ปืนสเปรย์สามารถทำงานได้อย่างต่อเนื่องและเสถียรเป็นเวลานาน
|
ตัวเลข |
โครงการ |
พารามิเตอร์พื้นฐาน |
|
1 |
ความเร็วเปลวไฟ |
2100ม./วินาที |
|
2 |
วิธีการทำความเย็น |
Air cooling |
|
3 |
Coating porosity |
0.1%--0.3% |
|
4 |
ความแข็งแรงของพันธะ |
>85MPa |
|
5 |
ขนาดผงที่เหมาะสมสำหรับการพ่น |
10-45um |
|
6 |
สภาพแวดล้อมในการทำงาน |
ห้องเก็บเสียงกันไฟและระบายอากาศ |
|
7 |
ขนาดภายนอกของปืนสเปรย์ |
80 มม. × 90 มม. × 300 มม |
