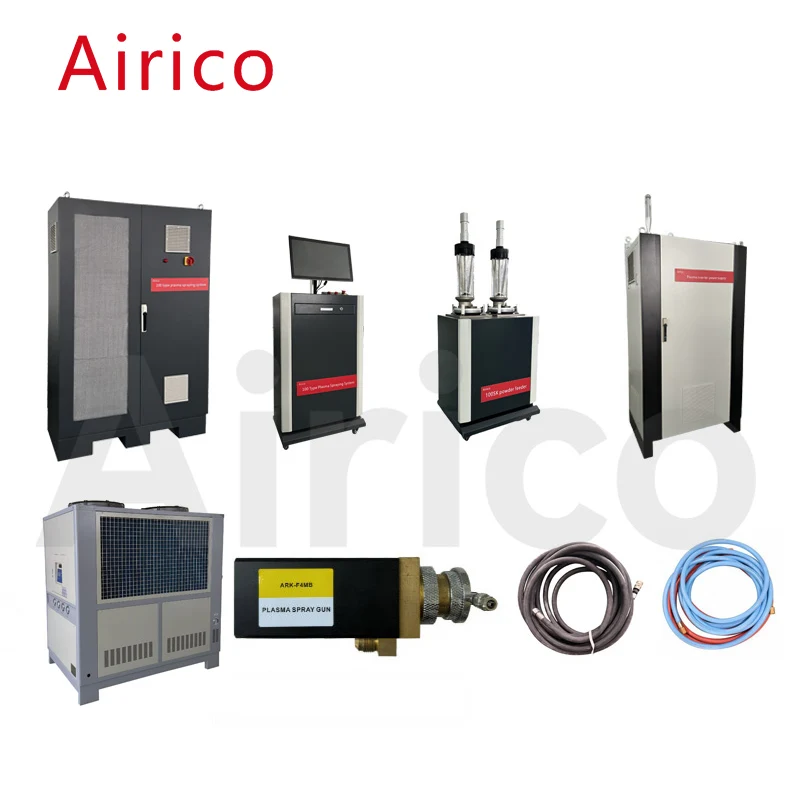

ตู้ควบคุม Airico-100 เป็นศูนย์ควบคุมของระบบพ่นพลาสมา Airico-100 ระบบฉีดพ่น Airico-100 ทั้งหมดสามารถทำงานได้อัตโนมัติโดยการควบคุมตู้ควบคุม และสามารถบันทึกพารามิเตอร์ของการพ่นผงต่างๆได้ ในทางเทคนิค ก๊าซทั้งหมดจะถูกควบคุมโดยเครื่องวัดอัตราการไหลของมวลแบบวงปิด ซึ่งช่วยแก้ปัญหาความดันและอัตราการไหลที่ไม่เสถียรระหว่างการทำงาน ส่งผลให้กระแสเปลวไฟและแรงดันไฟฟ้าของพลาสมาแตกต่างกัน ส่งผลให้กำลังไฟฟ้าเอาต์พุตมีความเสถียร โหมดการทำงาน: การควบคุมแบบสัมผัส
|
ตัวเลข |
เนื้อหาโครงการ |
พารามิเตอร์พื้นฐาน |
|
1 |
แรงดันไฟฟ้าขาเข้า |
2P AC220V 50Hz |
|
2 |
กำลังไฟฟ้าเข้า |
150V |
|
3 |
ประเภทการควบคุม |
PLC + MFC + หน้าจอสัมผัส |
|
4 |
ประเภทและแรงดันแก๊สหลัก |
ไนโตรเจน อาร์กอน (0.7-0.8Mpa) |
|
5 |
ประเภทและความดันของก๊าซทุติยภูมิ |
ไฮโดรเจน (0.4Mpa) |
|
6 |
ความดันไนโตรเจน |
0.5~0.8Mpa |
|
7 |
วิธีการใช้แก๊ส |
อาร์กอน, อาร์กอน+ไฮโดรเจน, ไนโตรเจน, ไนโตรเจน+ไฮโดรเจน |
|
8 |
การทำซ้ำ MFC |
±0.2%FS |
|
9 |
ความแม่นยำของเอ็มเอฟซี |
±1%FS |
|
10 |
ขนาดภายนอก |
1100x500x1850มม |
เครื่องป้อนผงของระบบสเปรย์พลาสม่า Airico-100 ใช้เพื่อจัดเก็บผงสเปรย์และขนส่งไปยังปืนสเปรย์ ผงถูกป้อนโดยการสั่นสะเทือนของอะตอมไนโตรเจน และสามารถปรับความเร็วในการป้อนผงได้ผ่านตู้ควบคุม
| ตัวเลข | โครงการ | พารามิเตอร์พื้นฐาน |
| 1 | วิธีการจัดส่งแบบผง | เครื่องขูดชนิดนิวแมติกส์ |
| 2 | ความจุท่อคู่ | 6.0 ลิตร |
| 3 | แรงดันอากาศส่งผง | 1.1-1.3Mpa |
| 4 | ส่งแก๊สผง | ไนโตรเจน |
| 5 | อัตราการป้อนผง | 0~160กรัม/นาที |
| 6 | ความแม่นยำในการส่งผง | ±1% |
| 7 | อัตราการไหลของก๊าซส่งผง | 400-800 ลิตร/ชม |
| 8 | เครื่องป้อนผงขนาดภายนอก | 500x460x1300มม |
| 9 | น้ำหนักเครื่องป้อนผง | 50กก |
แหล่งจ่ายไฟอินเวอร์เตอร์พลาสม่าจ่ายไฟ DC สำหรับปืนสเปรย์ โดยใช้โมดูล IGBT การควบคุมโมดูลอัจฉริยะ โมดูลไฟฟ้าระบายความร้อนด้วยน้ำ การสตาร์ทแบบ soft arc ขนาดเล็ก ประสิทธิภาพสูง ใช้พลังงานต่ำ กระจายความร้อนได้ดี ทำงานต่อเนื่อง และต่ำ อัตราความล้มเหลว ปัจจุบันเป็นแหล่งจ่ายไฟพลาสม่าที่ยอดเยี่ยมในประเทศจีน
| ตัวเลข | โครงการ | พารามิเตอร์พื้นฐาน |
| 1 | แหล่งจ่ายไฟเข้า | 3P AC380V、50Hz/60Hz |
| 2 | กำลังขับที่ได้รับการจัดอันดับ | 100KW |
| 3 | แรงดันไฟฟ้าขณะไม่มีโหลดสูงสุด | ดีซี125วี |
| 4 | ปัจจุบันทำงาน | 100-1,000A |
| 5 | แรงดันไฟฟ้าทำงาน | 30-125V |
| 6 | ความแม่นยำในปัจจุบัน | 1% |
| 7 | อัตราการโหลด | 90% |
| 8 | แหล่งจ่ายไฟขนาดภายนอก | 1510x1000x1070มม |
| 9 | น้ำหนัก | 1600กก |
ผสมน้ำและไฟฟ้าของอุปกรณ์พลาสมา แล้วส่งไปที่ปืนสเปรย์ ในเวลาเดียวกัน ให้จ่ายแรงดันพัลส์ความถี่สูงที่จำเป็นสำหรับปืนสเปรย์เพื่อเริ่มส่วนโค้งและตรวจจับอุณหภูมิของน้ำที่ไหลย้อนกลับและแรงดันน้ำหล่อเย็นของปืนสเปรย์ มันมีน้ำหนักเบา ยืดหยุ่น และลากง่าย ประสิทธิภาพการเริ่มต้นส่วนโค้งที่ดี ช่วยลดกระแสไฟฟ้าช็อตทันทีเมื่อหัวฉีดเริ่มส่วนโค้ง
| ตัวเลข | โครงการ | พารามิเตอร์พื้นฐาน |
| 1 | แรงดันไฟฟ้าขาเข้า | AC220V50Hz/60Hz |
| 2 | กำลังไฟพิกัด | 250W |
| 3 | โหมดควบคุม | การควบคุมภายนอก |
| 4 | เอาท์พุทแรงดันไฟฟ้าความถี่สูง | เอซี2500-3000 |
| 5 | ขนาดภายนอก | 610x480x340มม |
| 6 | น้ำหนัก | 30กก |
ไดรฟ์คอมเพรสเซอร์คู่ช่วยลดปริมาตรโดยรวมของเครื่องและเพิ่มพื้นที่ของคุณ ส่วนใหญ่ใช้เพื่อให้ปืนฉีดเย็นลงอย่างมีประสิทธิภาพและยืดอายุหัวฉีด
| ตัวเลข | โครงการ | พารามิเตอร์พื้นฐาน | ||
| 1 | รูปลักษณ์ของหน่วย | 1330x780x1310มม | ||
| 2 | ความจุถังเก็บน้ำหมุนเวียน | 250กก | ||
| 3 | ความจุความเย็น | 32.2KW | ||
| 4 | ความผันผวนของน้ำที่ไหลออก อุณหภูมิ |
5 ℃ | ||
| 5 | แหล่งจ่ายไฟ | 3P AC380 50เฮิร์ต/60เฮิร์ต | ||
| 6 | คอมเพรสเซอร์ | คอมเพรสเซอร์คู่ | แหล่งกำเนิดสินค้า: ซันโย ประเทศญี่ปุ่น | |
| 7 | แรงดันขาออก | ปรับได้ 4-8KG | การไหลของน้ำทิ้ง ประเมิน |
4 ลบ.ม./ชม |
| 8 | ปั๊มหมุนเวียนภายนอก | กำลังไฟพิกัด 1.1KW |
จัดอันดับปัจจุบัน1.5A | |
| 9 | ปริมาณการฉีดสารทำความเย็น | 11กก | เครื่องทำความเย็น สื่อ |
F22 |
| 10 | กำลังพัดลม | 85Wx2 | ||
| 11 | กำลังไฟฟ้าเข้าทั้งหมด | 13.5KW | ||
| 12 | น้ำหนัก | 450กก | ||
อุปกรณ์สเปรย์พลาสม่า Airico-F4MB ติดตั้งปืนสเปรย์ที่มีกำลังพิกัดสูงและกำลังเอาต์พุตสูงสุดถึง 80KW ในงานการผลิต มันสามารถปรับปรุงประสิทธิภาพการผลิต ลดระยะเวลาการฉีดพ่น และลดต้นทุนการประมวลผล โครงสร้างมาตรฐานสามารถแทนที่ฮาร์ดแวร์ต่างๆ ได้อย่างรวดเร็ว เช่น หัวฉีด อิเล็กโทรด และพอร์ตป้อนผงต่างๆ สามารถเลือกได้เพื่อตอบสนองความต้องการในการพ่นของวัสดุที่แตกต่างกัน
| ตัวเลข | โครงการ | พารามิเตอร์พื้นฐาน |
| 1 | กำลังขับที่ได้รับการจัดอันดับ | 60KW |
| 2 | จัดอันดับปัจจุบัน | 100-1,000A |
| 3 | แรงดันใช้งาน | 30-100V |
| 4 | ขนาดภายนอก | 80x75x190มม |
| 5 | น้ำหนัก | 3.5กก |
