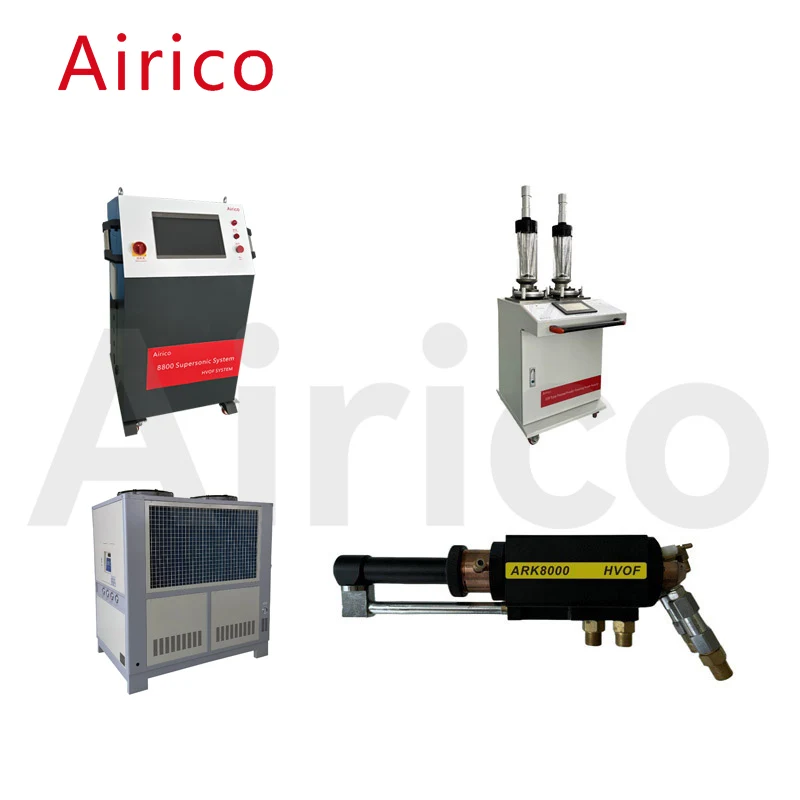

ตู้ควบคุมอุปกรณ์พ่นไฟเหนือเสียง Airico-JP8800 เป็นศูนย์ควบคุมของระบบพ่นไฟเหนือเสียง Airico-JP8800 ซึ่งใช้เทคโนโลยีใหม่ในปัจจุบันเพื่อทำให้ระบบพ่นเหนือเสียง Airico-JP8800 ทั้งหมดเป็นแบบอัตโนมัติ ตู้ควบคุมความเร็วเหนือเสียง Airico-JP8800 ใช้หน้าจอควบคุมแบบสัมผัส ซึ่งผสานรวมการทำงาน การตั้งค่า ความช่วยเหลือ การแสดงผล กระบวนการ และการตรวจสอบการแจ้งเตือนข้อผิดพลาด ทำให้สะดวกต่อการใช้งาน เรียบง่าย และใช้งานง่ายยิ่งขึ้น
|
ตัวเลข |
โครงการ |
พารามิเตอร์พื้นฐาน |
|
1 |
ประเภทการควบคุม |
ควบคุมหน้าจอสัมผัส + การควบคุม MFC + PLC |
|
2 |
กำลังไฟฟ้าเข้า |
550W |
|
3 |
แรงดัน/อัตราการไหลของน้ำมันก๊าด |
1.3Mpa 22-24L/ชม |
|
4 |
ความดันออกซิเจน/อัตราการไหลของ |
1.6Mpa 25-40ลบ.ม./ชม |
|
5 |
ความดัน/อัตราการไหลของก๊าซตัวพา |
0.35-0.4Mpa 1-1.4m³/ชม |
|
6 |
ขนาดภายนอกของตู้ควบคุม |
500x550x1064มม |
|
7 |
น้ำหนักตู้ควบคุม |
59กก |
เครื่องป้อนผงพ่นด้วยเปลวไฟความเร็วสูงเหนือเสียง Airico-JP8800 เป็นอุปกรณ์ที่ใช้ในการจัดเก็บผงพ่นและส่งไปยังปืนพ่นตามความต้องการของกระบวนการ การใช้ไนโตรเจนหรืออาร์กอนเป็นก๊าซป้อนผง ผงที่พ่นจะไปถึงทางออกของผงด้วยการหมุนของมีดโกนป้อนผงด้านล่าง และเข้าไปในปืนสเปรย์พร้อมกับก๊าซป้อนผง สามารถปรับความเร็วของการป้อนผงได้โดยการปรับโพเทนชิออมิเตอร์บนแผงตู้ควบคุม
|
ตัวเลข |
โครงการ |
พารามิเตอร์พื้นฐาน |
|
1 |
วิธีการจัดส่งแบบผง |
เครื่องขูดชนิดนิวแมติกส์ |
|
2 |
ความจุท่อคู่ |
7.0ลิตร |
|
3 |
ส่งแก๊สผง |
ไนโตรเจนหรืออาร์กอน |
|
4 |
แรงดันอากาศส่งผง |
0.45Mpa |
|
5 |
ความดันไนโตรเจนและอัตราการไหล |
0.6-1.0Mpa 1.0-1.4m³/ชม |
|
6 |
อัตราการป้อนผง |
0~150กรัม/นาที |
|
7 |
ความแม่นยำในการส่งผง |
±1% |
|
8 |
External dimensions of powder delivery gas |
500x400x1300มม |
|
9 |
น้ำหนักของเครื่องป้อนผง |
50กก |
ไดรฟ์คอมเพรสเซอร์คู่ช่วยลดปริมาตรโดยรวมของเครื่องและเพิ่มพื้นที่ของคุณ ส่วนใหญ่ใช้เพื่อทำให้หัวฉีดและแหวนซีลเย็นลงอย่างมีประสิทธิภาพ โดยมีวัตถุประสงค์เพื่อยืดอายุการใช้งานของหัวฉีดและแหวนซีล
|
ตัวเลข |
โครงการ |
พารามิเตอร์พื้นฐาน |
||
|
1 |
รูปลักษณ์ของหน่วย |
2330x1000x1720 (มม.) |
||
|
2 |
ความจุถังเก็บน้ำหมุนเวียน |
530ลิตร |
||
|
3 |
ความจุความเย็น |
76.8KW |
||
|
4 |
ความผันผวนของอุณหภูมิน้ำทางออก |
5-35 ℃ |
||
|
5 |
แหล่งจ่ายไฟ |
3P AC380 50เฮิร์ต/60เฮิร์ต |
||
|
6 |
คอมเพรสเซอร์ |
คอมเพรสเซอร์คู่ |
แหล่งกำเนิดสินค้า: ซันโย ประเทศญี่ปุ่น |
|
|
7 |
แรงดันขาออก |
ปรับได้ 4-10KG |
อัตราการไหลของน้ำทิ้ง |
6ลบ.ม./ชม |
|
8 |
ปั๊มหมุนเวียนภายนอก |
กำลังไฟพิกัด 1.1KW |
จัดอันดับปัจจุบัน |
1.5A |
|
9 |
ปริมาณการฉีดสารทำความเย็น |
15กก |
สื่อทำความเย็น |
F22 |
|
10 |
กำลังพัดลม |
85Wx2 |
||
|
11 |
กำลังไฟฟ้าเข้าทั้งหมด |
26KW |
||
|
12 |
น้ำหนัก |
1500กก |
||
ปืนฉีดเชื้อเพลิงเหนือเสียง Airico-8000 ใช้น้ำมันก๊าดกลั่นสำหรับการบินเป็นเชื้อเพลิง ออกซิเจนเป็นก๊าซที่รองรับการเผาไหม้ อากาศ และน้ำเป็นถ่านหินหล่อเย็น และใช้ไนโตรเจนในการป้อนผง ปืนสเปรย์สามารถทำงานได้อย่างต่อเนื่องและเสถียรเป็นเวลานาน
|
|
โครงการ |
พารามิเตอร์พื้นฐาน |
|
1 |
ความเร็วเปลวไฟ |
2100ม./วินาที |
|
2 |
อุณหภูมิเปลวไฟ |
3000 ℃ |
|
3 |
พลังปืนสเปรย์ |
150KW (มูลค่าการแปลง) |
|
4 |
ความเร็วของอนุภาคผง |
1100ม./วินาที |
|
5 |
วิธีการทำความเย็น |
ระบายความร้อนด้วยน้ำ |
|
6 |
อัตราการไหลของน้ำหล่อเย็น |
9.5 ลิตร/นาที |
|
7 |
เคลือบความพรุน |
＜1% |
|
8 |
ความแข็งแรงของพันธะ |
>90Mpa |
|
9 |
ขนาดผงที่เหมาะสมสำหรับการพ่น |
10-45ไมโครเมตร |
|
10 |
แรงดันน้ำมันเชื้อเพลิง |
1.2Mpa |
|
11 |
ความดันออกซิเจน |
1.6Mpa |
|
12 |
ความดันไนโตรเจน |
0.5Mpa |
|
13 |
ขนาดภายนอกของปืนสเปรย์ |
80x90x300มม |
|
14 |
น้ำหนักปืนฉีด |
4.8กก |
